Стыковка профильных труб под любые углы- это простая операция для опытных слесарей. А вот новички самоучки тратят уйму времени и портят материал на подгонку, чтобы у них получился точный стык. Покажу 3 способа как просто это сделать.

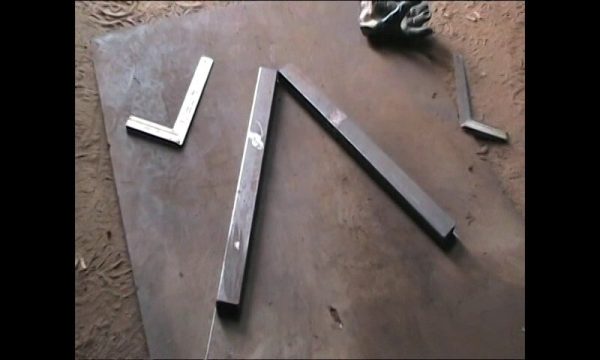

Для примера точной разметки стыка я взял 2 куска профтрубы 60 на 30, и уложил их на плоской поверхности под произвольным углом. Границы этого угла я отметил мелом, чтобы потом, уже отпиленные трубы уложить и стыковать в этих границах отметки.
Способ первый.

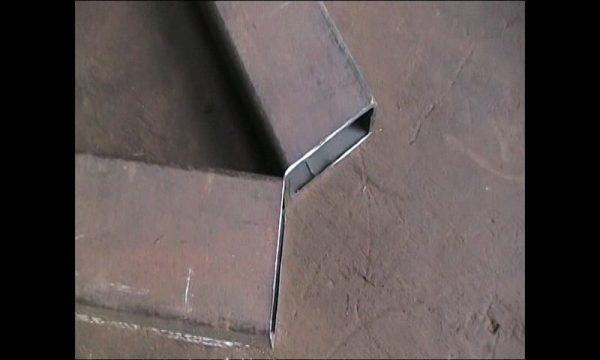

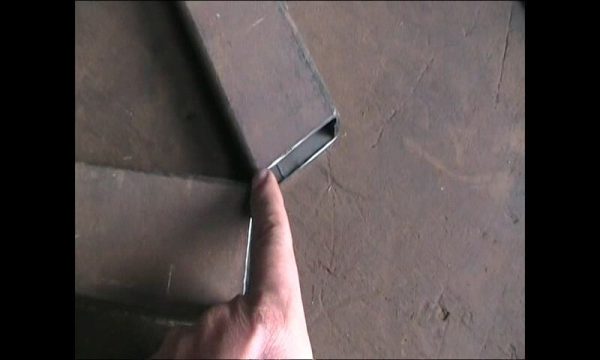

Торцы труб должны быть отторцованы под 90 градусов. Совмещаем трубы , чтобы они коснулись внутренними углами. Для разметки нам понадобится инструмент-угольник.

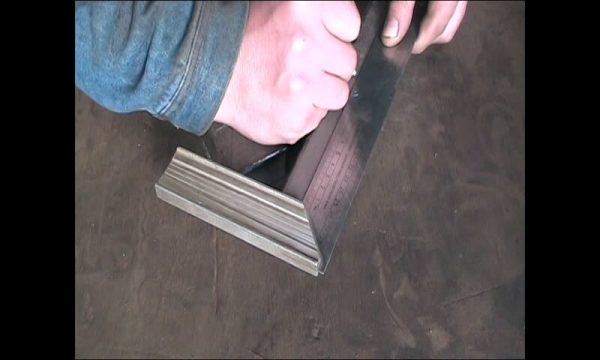

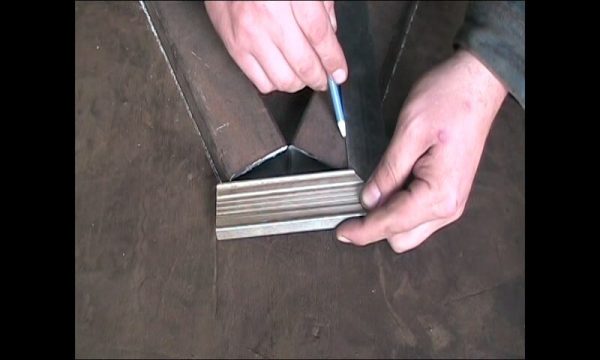

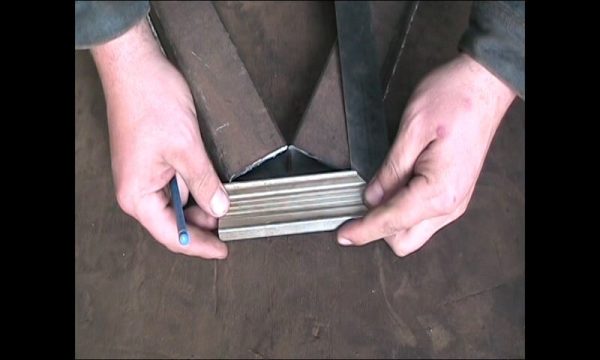

Приставляем основание угольника к внешним углам труб. Совмещаем внутренний угол на угольнике и внешний угол трубы. В этом положении делаем отметку. Тоже самое и с другой трубой. По первой разметки мы отчертим по кругу, всё готово.
Способ второй.

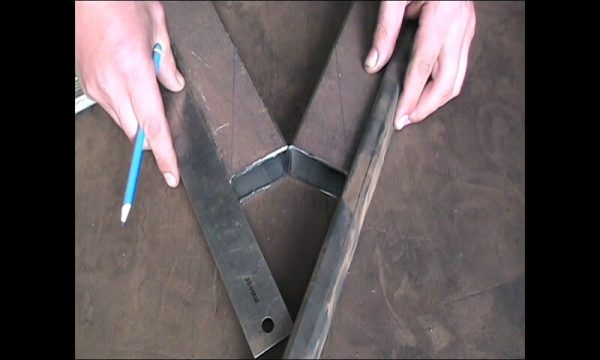

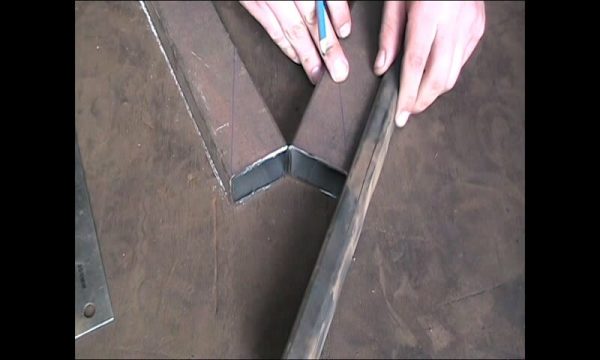

Возьмём любой прямой материал, пусть также профтрубу, прикладываем её к внешней полке и выдвигаем вперёд. От другой полки второй трубы угольником двигаем до пересечения с выдвинутым материалом, смотрим какое расстояние, запоминаем эту цифру.

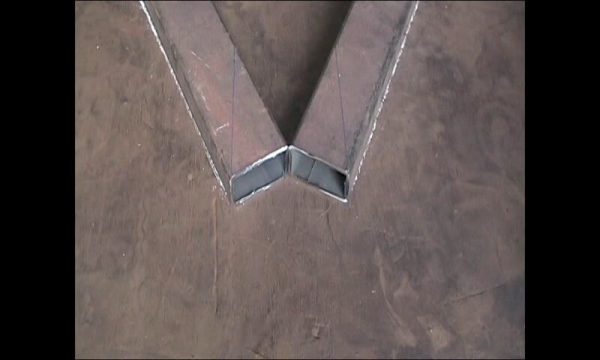

Этот размер отложим от одного торца трубы, а от второго соединим линией. Получим треугольник, который нужно будет вырезать.
На канале сотни советов для новичков и самоучек в сварке. После этой посмотри другие статьи, чтобы не терять время методом проб и ошибок!
Способ третий

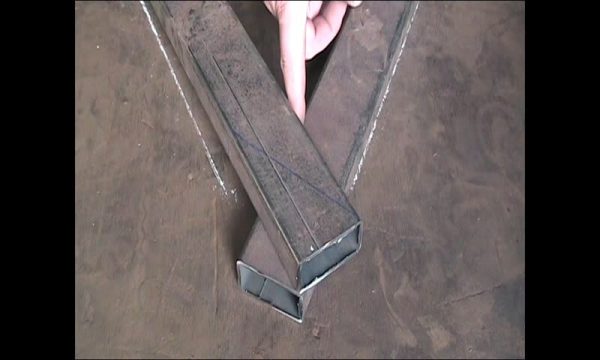

Ещё вариант, тут ничего измерять не нужно. Просто кладём трубу на трубу, чтобы совместились уголки торцов. Сзади будет место пересечения обоих труб. Ставим на этом пересечении отметку на одной и другой трубе. С этими точками соединим разметкой дальние торцы трубы , получим те же треугольники что и в первых вариантах, которые нужно отрезать.
Что получилось

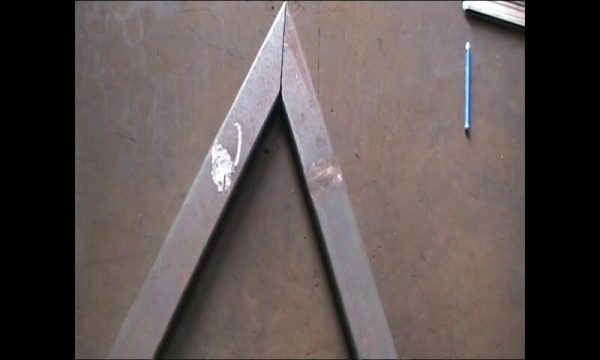

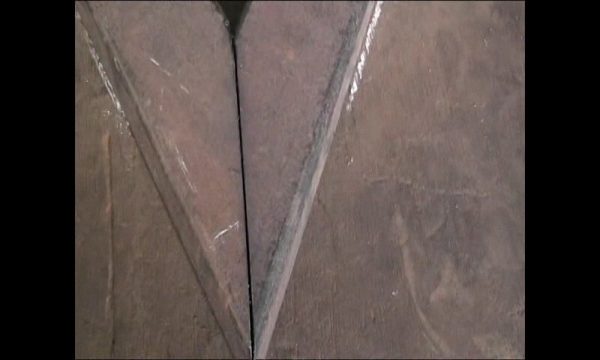

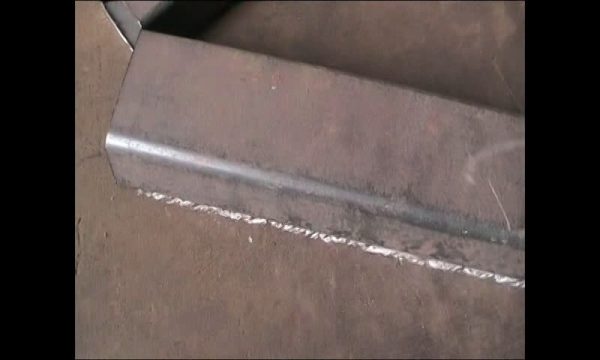

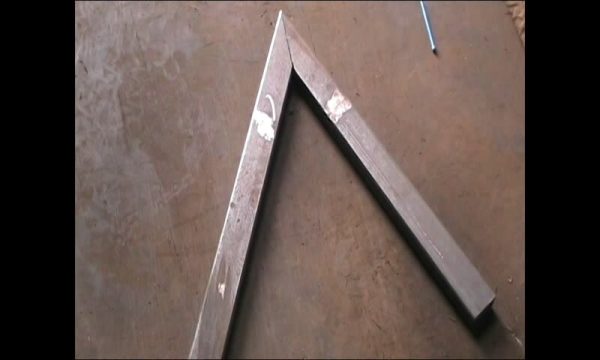

Получили точный стык с минимальными зазорами!
Все три способа можно использовать, результат будет один и тот же.
